消防自動報警系統施工安裝規范及調試運行要求

主要依據：GB 50166-2019《火災自動報警系統施工及驗收標準》、GB 50116-2013《火災自動報警系統設計規范》、GB 50303《建筑電氣工程施工質量驗收規范》、GB 4717《火災報警控制器》、GB 16806《消防聯動控制系統》 等--標準。

一、施工安裝規范

（一）布線要求

（二）管路敷設要求

• 明敷管路應采用單獨卡具吊裝，吊桿直徑不應小于6mm

• 管線經過建筑物變形縫（沉降縫、伸縮縫、抗震縫）處，應采取補償措施，兩側固定并留有適當余量

• 暗敷時保護層厚度不應小于30mm

（三）線槽敷設要求

應在以下部位設置吊點或支點（吊桿直徑≥6mm）：

1. 線槽始端、終端及接頭處

2. 線槽轉角或分支處

3. 直線段不大于3m處

（四）控制器類設備安裝

（五）火災探測器安裝

特殊探測器要求：

• 感溫光纖：嚴禁打結，彎曲半徑 ≥ 50mm；穿越報警區域兩側各留 ≥ 8m 余量段

• 吸氣式感煙：采樣管彎曲半徑 ≥ 0.2m，固定牢固

• 探測器底座連接導線留有 ≥150mm 余量，端部有明顯永久性標志

• 探測器報警確認燈應朝向便于人員觀察的主要入口方向

（六）手動火災報警按鈕安裝

• 底邊距地面高度：1.3～1.5m

• 安裝牢固，不應傾斜

• 連接導線留有 ≥150mm 余量，端部有明顯標志

（七）模塊安裝

• 安裝在便于檢修、不易受機械損傷的位置

• 一般安裝在金屬盒內

• 連接導線留有 ≥150mm 余量，端部有明顯標志

（八）其他設備安裝

二、調試要求

（一）調試前提條件

1. 系統施工結束，建筑內部裝修完成

2. 設備規格、型號、數量符合設計要求，具有--消防電子產品檢驗合格報告

3. 線路檢查無錯線、開路、虛焊、短路，絕緣電阻≥20MΩ

4. 具備竣工圖、設計變更記錄、安裝檢驗記錄、絕緣電阻測試記錄等文件

5. 調試負責人由專業技術人員擔任

（二）調試順序總覽

1回路劃分 → 編地址 → 編程 → 接總線 → 開機排障 → 檢查線路絕緣 → 接24V電源線/廣播線 → 逐一啟動聯動設備 → 報警試驗 → 聯動試驗 → 120h試運行2

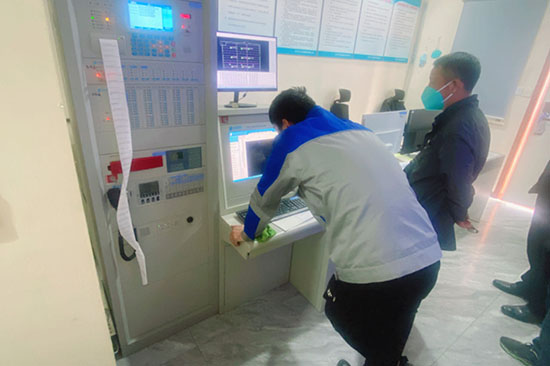

（三）火災報警控制器調試

?? 調試前應切斷控制器所有外部控制連線，接好任一總線回路的探測器和手報后，方可接通電源。

（四）火災探測器調試

（五）手動火災報警按鈕調試

• 可恢復型：施加適當推力使按鈕動作 → 發出火災報警信號

• 不可恢復型：模擬動作 → 發出火災報警信號（有備用零件時可抽樣）

（六）消防聯動控制器調試

（七）消防聯動設備調試（抽樣比例）

（八）其他系統調試

三、運行要求

四、系統檢測不合格判定分類

五、常見故障排查要點
